有線電視信號防雷器
型號：SBS12BM-CCTV
CCTV視頻信號防雷器（SPD）主要用于50Ω,75Ω同軸視頻信號,有線電視傳輸,電子監控系統設備（監控系統視頻線、矩陣BNC接口、光端機BNC接口、攝像機BNC接口）的雷電浪涌防護。能防止以上各類系統設備被雷擊或工業噪聲等產生的感應過電壓、過電流現象和其它瞬間浪涌電壓對系統或設備造成的永久性損壞或瞬間中斷等危害。
應用范圍：
視頻監控設備（攝像機、視頻監控器、光端機、顯示器、視頻矩陣、硬盤錄像機以太網交換機電視墻）。
產品特點：
● 通流容量大，采用多級保護。
● 內置快速半導體保護器件，響應速度快，殘壓低。
● 核心元件采用國際知名品牌，性能優越。
● 節能、環保，安裝簡便，適用于各種標準接口類型。
● 插入損耗低，確保線路暢通。
● 駐波系數小，工作頻率范圍寬。
技術參數：
|
名 稱 |
單路視頻信號防雷器 |
|
型 號 |
SBS12BM-CCTV |
|
保護路數 |
單路 |
|
功能 |
視頻 |
|
額定電壓 |
12V |
|
最大持續操作電壓 |
uc |
18V |
|
標稱通流容量(8/20μs) |
ln |
5KA |
|
最大通流容量8/20μs) |
lmax |
10KA |
|
電壓保護級別1KVμs時 |
up |
≤150V |
|
響應時間 |
ta |
≤10ns |
|
適用傳輸阻抗 |
r |
50/75Ω |
|
插入損耗 |
ae |
≤0.3db |
|
工作溫區 |
-25℃…+85℃ |
|
典型適用系統 |
有線電視、衛星、監控視頻信號 |
|
接口形式 |
BNC |
|
結構設計 |
整體式 |
|
外殼材料 |
屏蔽金屬 |
安裝說明：

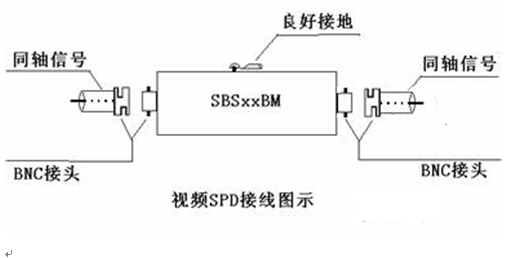

● 本產品為串聯連接方式。
● 請選擇與被保護設備接口類型相同的產品。
● 防雷器的IN為輸入，OUT為輸出，輸入端接外線，輸出端與被保護設備輸入端相連接。
● 防雷器的PE線必須與防雷系統的地線可靠連接，連接線要求短、粗、直。
● 防雷器在使用期間，應定期檢測，如果出現故障，應及時維修或更換，以確保設備安全。
