首頁 > 產品中心 > 24路網絡百兆信號防雷器

詳細介紹

24路網絡百兆信號防雷器
型號：SBS05RJ45M4-24

依據TIA/EIA 568和ISO/IEC 11801標準設計，是五類線纜以太網絡結構布線系統及其他類似應用系統理想的電涌保護器。為數據線路提供高能粗級保護和低能量的精細保護，使敏感電子設備不受侵害。產品具有良好的頻率傳輸特性、較高的通流量和極快的響應速度，可廣泛應用于辦公和工業場所100M以太網網絡綜合布線及類似用途的數據通訊系統中。產品的接口形式為標準RJ45接口，保護線路數 24即插即用，安裝維護極為便捷。

應用范圍：
計算機網絡、服務器、路由器、HUB、交換機。

產品特點:
● 網絡線路浪涌過電壓保護。
● 放電電流5kA。
● 高速反應。
● 限制電壓低。
● RJ45 兩端水晶插座。
● 10/100M自適應。
● 兩級對地雷電泄放電路。

技術參數：

名稱	24路百兆網絡信號防雷器
型號	SBS05RJ45M4-24
保護線路口數	24路
標稱電壓	5V
最大持續操作電壓uc	8V
傳輸速率VS	100Mbps
保護水平8/20μs	15V
標稱通流容量(8/20μs)	5KA
最大通流容量8/20μs)	10KA
響應時間TA	≤10ns
安裝模式	串聯安裝
插入損耗AE	≤0.3db
保護芯線	pinl8芯
結構設計	機架式
接口形式	RJ45
外殼材料	鋁合金
工作溫區	-25℃…+85℃

社保電子產品安裝：

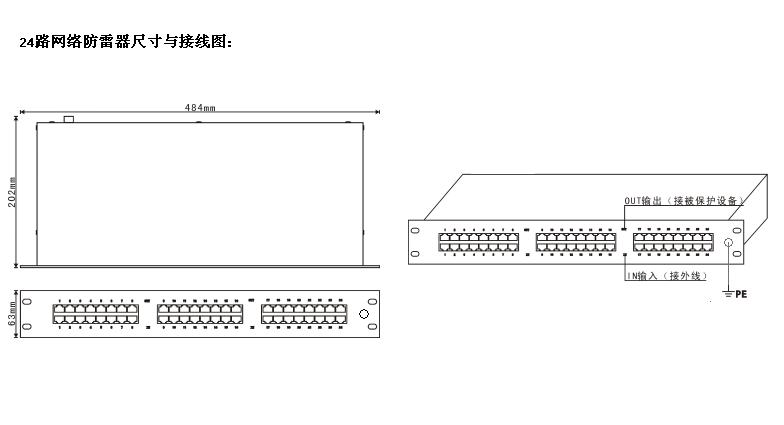

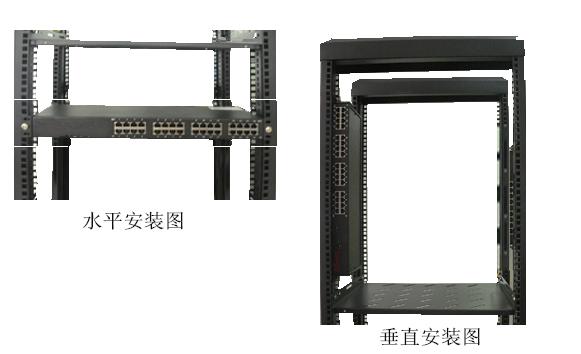

集成多級電涌保護，可用于雷擊區域LPZ1- LPZ2分區界面，帶有安裝附件電纜，可方便地串聯接入線路當中，安裝時注意線纜進出方向，有“IN”和“OUT”標志。“IN”始終為非保護側，并指示過電壓可能產生的方向、保護側“OUT”指向被保護區域或設備，通過接地導線進行等電位連接,安裝時應盡量靠近被保護設備，并用最短接地路徑。接地路徑應盡可能短，長度不要超過1.5米。SBSRJ45M4 /8/16/24可方便安裝于19英寸標準機柜,只占用1U空間。安裝時注意進出電涌保護器的線纜應分開走線，以免出現電涌的二次耦合。在安裝時還需要確認通信設備使用的通信引腳與電涌保護器的保護腳是否匹配，否則要在接口處更改接線即跳線。

產品維護：
應定期檢查電涌保護器的工作情況，如果發現因為電涌保護器的原因引起系統傳輸性能的降低或信號中斷，提示用戶保護電路已失效，保護器對安裝在它下游的電子設備失去保護作用，用戶須立即更換保護器。
