三相交流電是電能的一種輸送形式，簡稱為三相電。三相交流電源，是由三個頻率相同、振幅相等、相位依次互差120°的交流電勢組成的電源。三相交流電的用途很多，工業中大部分的交流用電設備，例如電動機，都采用三相交流電，也就是經常提到的三相四線制。而在日常生活中，多使用單相電源，也稱為照明電。當采用照明電供電時，使用三相電其中的一相對用電設備供電，例如家用電器，而另外一根線是三相四線之中的第四根線，也就是其中的零線，該零線從三相電的中性點引出。
特征：
能產生幅值相等、頻率相等、相位互差120°電勢的發電機稱為三相發電機； 以三相發電機作為電源，稱為三相電源； 以三相電源供電的電路，稱為三相電路； U、V、W稱為三相，相與相之間的電壓是線電壓，電壓為380V； 相與中性線之間稱為相電壓，電壓是220V。
區別
1,三相電源與單相電源的區別：發電機發出的電源都是三相的，三相電源的每一相與其中性點都可以構成一個單相回路為用戶提供電力能源。注意在這里交流回路中不能稱做正極或負極，應該叫線端（民用電中稱火線）和中性線（民用電中稱零線）。
2,按照規定，380伏（三相）的民用電源的中性點是不應該在進戶端接地的（在變壓器端接地，這個接地是考慮到不能因懸浮點位造成高于電源電壓的點位，用戶端的接地與變壓器端的接地在大地中是存在一定的電阻的），供電方式是一根火線和一根零線（中性點引出線）構成回路，在單相三芯的電源插孔中還接有一根接地線。這是考慮到漏電保護器功能的實現，（漏電保護器的工作原理是：如果有人體觸摸到電源的線端即火線，或電器設備內部漏電，這時電流從火線通過人體或電器設備外殼流入大地，而不流經零線，火線和零線的電流就會不相等，漏電保護器檢測到這部分電流差別后立刻跳閘保護人身和電器的安全，一般這個差流選擇在幾十毫安）如果，把電源的中性點直接接地（這在民用電施工中是不允許的），漏電保護器就失去了作用，不能保護人身和電器設備的短路了。
概念
“三相電”的的概念是 ：線圈在磁場中旋轉時，導線切割磁場線會產生感應電動勢，它的變化規律可用正弦曲線表示。如果我們?nèi)∪齻€線圈，將它們在空間位置上相差點120度角，三個線圈仍舊在磁場中以相同速度旋轉，一定會感應出三個頻率相同的感應電動勢。由于三個線圈在空間位置相差點120度角，故產生的電流亦是三相正弦變化，稱為三相正弦交流電。工業用電采用三相電如三相交流電動機等。
任兩相之間的電壓都是380VAC，任一相對地電壓都是220VAC。分為A相，B相，C相。線路上用L1，L2，L3來表示。（三相交流電因用途不同還有660VAC和6000VAC供電等）。
1.1 能產生幅值相等、頻率相等、相位互差120°電勢的發電機稱為三相發電機；以三相發電機作為電源，稱為三相電源；以三相電源供電的電路，稱為三相電路。U、V、W稱為三相，相與相之間的電壓是線電壓，電壓為380V。相與中線之間稱為相電壓，電壓是220V。
三相電負載的接法
分為三角形接法(符號△)和星形接法(符號Y)。
三角形接法的負載引線為三條火線和一條地線，三條火線之間的電壓為380V，任一火線對地線的電壓為220V；
Y形接法的負載引線為三條火線、一條零線和一條地線，三條火線之間的電壓為380V，任一火線對零線或?qū)Φ鼐€的電壓為220V。
三相電電器的總功率等于每相電壓乘以每相電流再乘于3，即總功率=電流×電壓（220V）×3（W=U×I×3）
2.2 三相電電表三相電電表有機械表、普通電子表、磁卡電子表三種，一般規格為： 1.5(6)、5(20)、10(40)、15(60)、20(80)、 30(100) （電壓
3×380/220V~）。 Y型接法的示例如圖，六個燈泡全打開，三相平衡時，零線的電流為零，不平衡時，零線維持0電勢，上面會有電流。
注意事項
電表的負荷，可通過選配不同變比的電感線圈以達到使用要求。如：規格為3x1(2)A的電表配電感線圈使用，選電感線圈變比為1：50，則每相可承載的最大額定電流為100A

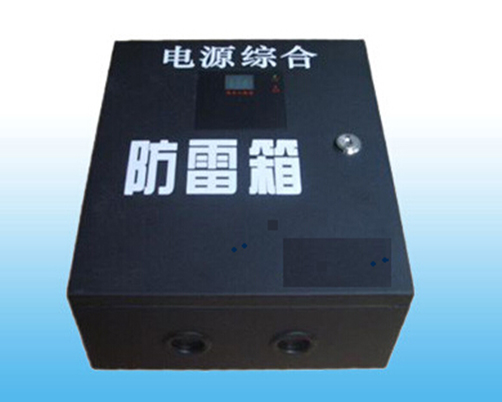

三相電源surge-box http://www.yinyulong.cn/a/sanxiangdianyuansurge_box/ ；歡迎咨詢采購：13600182795 陳經理
