二、設計原則
通信線路和通信機械接地，是為防雷、防強電、防電磁感應，防電腐蝕，防通信干擾，以及作為通信正常工作和保護人身安全而設。?
通信機房的各種接地系統(包括聯合接地，保護接地、防雷接地，以及各種自然接地體等)有兩種設置方式(即分設方式與合設方式)，但每處只允許一種設置方式。

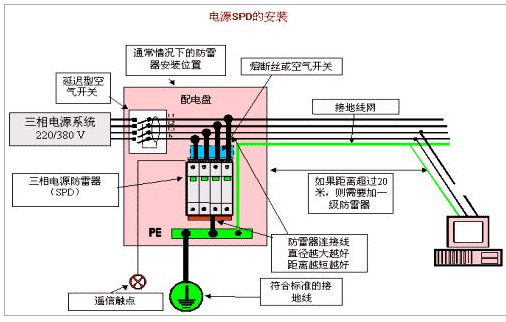

引入電源室的交流電源線，在室外應裝置相應的低壓避雷器及防護橫向電壓的設備。
接地體(包括防雷、交流零線的重復接地，保護接地、聯合接地、電纜金屬外護套，以及各種自然接地體等)，地下引接線及地上裸導體的連接等，應采取以下減少電化學腐蝕的措施：
①接地體(包括地下的引接線)應采用鍍鋅鋼材、鑄鋼材、銅材或石墨電極;
②減少聯合接地系統的直流工作電流;
③保護接地系統應沒有直流或交流電流;
④引入電纜應采用有絕緣外護套的電纜或將電纜金屬外護套與室內接地系統加絕緣措施;
⑤兩種不同的金屬線(或金屬排)連接時，應盡量采用熔接，保證無假焊、虛焊，當采用緊固件連接時，其連接處應鍍錫。
接地體的引線不允許采用鋼管保護，應采取絕緣措施。
采用分設接地方式時應作到：
①各種地下接地體、地下裸引線之間的距離應>20m，接地裝置埋設地點應設地線樁。
②在電源室內應分別裝設保護接地排和聯合接地排。③接地系統的室外引接導線與房屋避雷泄流線的空間距離：當房屋高度在30m及以下時，一般應>2m。
聯合接地系統應按機械室分類接入聯合接地排，連接處所如下：
①各種直流電源母線需接地的一極;
②引入架，試驗架，引入試驗架，測量臺、試驗臺的測試用地，以及測試儀表的接地;
③各機械室不接入交流電源的金屬機架(電源室的直流配電屏機架不應接地);
④電報機械和自動電話中繼器的工作接地;
⑤引入電纜的絕緣金屬護套，配線電纜的金屬屏蔽層;
⑥各通信機械室的保安避雷器(包括放電間隙，避雷器等);
⑦容易產生噪聲干擾的盤架單獨接地。
保護接地系統按設備分別接入保護接地排，連接處所如下：
①交流配電盤、整流器、其他交流電源設備以及接入交流電源的機架、機殼;
②交流電源線的金屬外皮;
③交流三相四線制配電系統的中性線重復接地。不準用交流三相四線制的中性線代替保護接地。
采用合設接地系統時應作到下列要求：
①聯合接地體、保護接地體、房屋防雷接地體、地下電纜金屬外護套、混凝土電極以及金屬水管等應接成一個接地系統，并采取熔焊和防腐蝕措施;
②所有通信線路均應采用地下電纜引入方式，并應裝設避雷設備;
③不得利用室內通信設備的金屬部分構成雷電流的泄流通路。
通信機房內設備至回流排的連接導線。
銅芯不應<35mm2(總配線架至接地排);銅芯不應<16mm2(要求接地電阻<10歐時通信設備用);銅芯不應<10mm?2(要求接地電阻≥10Ω的通信設備用);鋁芯不應<25mm2(工頻交流設備用)。機房防雷歡迎咨詢社保電子防雷器
