共模浪涌抑制電路
防浪涌設計時，假定共模與差模這兩部分是彼此獨立的。然而，這兩部分并非真正獨立，因?yàn)楣材６罅魅梢蕴峁┫喈?dāng)大的差模電感。這部分差模電感可由分立的差模電感來模擬。
為了利用差模電感，在設計過程中，共模與差模不應同時進行，而應該按照一定的順序來做。首先，應該測量共模噪聲并將其濾除掉。采用差模抑制網絡（Differential Mode Rejection Network），可以將差模成分消除，因此就可以直接測量共模噪聲了。如果設計的共模濾波器要同時使差模噪聲不超過允許范圍，那么就應測量共模與差模的混合噪聲。因?yàn)橐阎材３煞衷谠肼暼菹抟韵拢虼顺瑯?biāo)的僅是差模成分，可用共模濾波器的差模漏感來衰減。對于低功率電源系統，共模扼流圈的差模電感足以解決差模輻射問題，因?yàn)椴钅］椛涞脑醋杩馆^小，因此只有極少量的電感是有效的。
對4000Vp以下的浪涌電壓進行抑制，一般只需采用LC電路進行限流和平滑濾波，把脈沖信號盡量壓低到2~3倍脈沖信號平均值的水平即可。由于L1、L2有50周電網電流流過，電感很容易飽和，因此，L1、L2一般都采用一種漏感很大的共模電感。
用在交流，直流的都有，通常我們?cè)陔娫碋MI濾波器，開關電源中常見到，而直流側少見，在汽車電子中能夠看到用在直流側。
加入共模電感是為了消除并行線路上的共模干擾（有兩線的，也有多線的）。由于電路上兩線阻抗的不平衡，共模干擾最終體現在差模上。用差模濾波方法很難濾除。
共模電感到底需要用在哪。共模干擾通常是電磁輻射，空間耦合過來的，那么無論是交流還是直流，你有長線傳輸，就涉及到共 模濾波就得加共模電感。例如：USB線好多就在線上加磁環。 開關電源入口，交流電是遠距離傳輸過來的，就需要加。通常直流側不需要遠傳就不需要加了。沒有共模干擾，加了就是浪費，對電路沒有增益。
電源濾波器的設計通?？蓮墓材：筒钅煞矫鎭?lái)考慮。共模濾波器最重要的部分就是共模扼流圈，與差模扼流圈相比，共模扼流圈的一個顯著優點在于它的電感值極高，而且體積又小，設計共模扼流圈時要考慮的一個重要問題是它的漏感，也就是差模電感。通常，計算漏感的辦法是假定它為共模電感的1%，實際上漏感為共模電感的0.5% ～4%之間。在設計最優性能的扼流圈時，這個誤差的影響可能是不容忽視的。
漏感的重要性
漏感是如何形成的呢？緊密繞制，且繞滿一周的環形線圈，即使沒有磁芯，其所有磁通都集中在線圈“芯”內。但是，如果環形線圈沒有繞滿一周，或者繞制不緊密，那么磁通就會從芯中泄漏出來。這種效應與線匝間的相對距離和螺旋管芯體的磁導率成正比。共模扼流圈有兩個繞組，這兩個繞組被設計成使它們所流過的電流沿線圈芯傳導時方向相反，從而使磁場為0。如果為了安全起見，芯體上的線圈不是雙線繞制，這樣兩個繞組之間就有相當大的間隙，自然就引起磁通“泄漏”，這即是說，磁場在所關心的各個點上并非真正為0。共模扼流圈的漏感是差模電感。事實上，與差模有關的磁通必須在某點上離開芯體，換句話說，磁通在芯體外部形成閉合回路，而不僅僅只局限在環形芯體內。

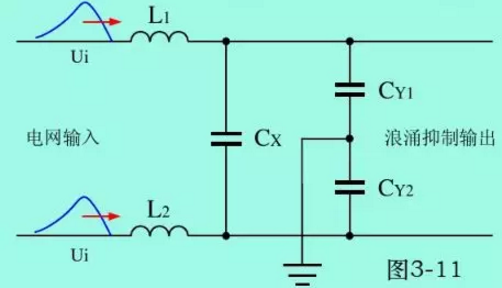

一般CX電容可承受4000Vp的差模浪涌電壓沖擊，CY電容可承受5000Vp的共模電壓沖擊。正確選擇L1、L2和CX2、CY參數的大小，就可以抑制4000Vp以下的共模和差模浪涌電壓。但如果兩個CY電容是安裝在整機線路之中，其總?cè)萘坎荒艹^(guò)5000P，如要抑制浪涌電壓超過4000Vp，還需選用耐壓更高的電容器，以及帶限幅功能的浪涌抑制電路。浪涌保護器
所謂抑制，只不過是把尖峰脈沖的幅度降低了一些，然后把其轉換成另一個脈沖寬度相對比較寬，幅度較為平坦的波形輸出，但其能量基本沒有改變。
兩個CY電容的容量一般都很小，存儲的能量有限，其對共模抑制的作用并不很大，因此，對共模浪涌抑制主要靠電感L1和L2，但由于L1、L2的電感量也受到體積和成本的限制，一般也難以做得很大，所以上面電路對雷電共模浪涌電壓抑制作用很有限。

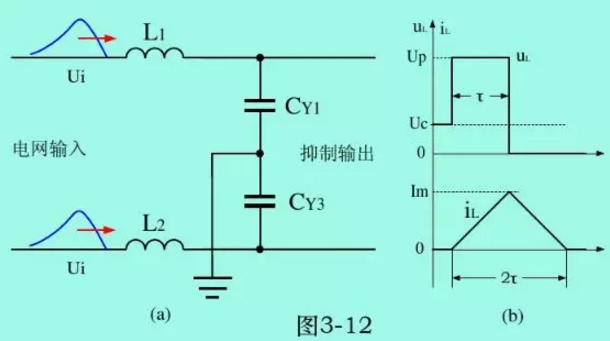

圖中L1與CY1、 L2與CY2，分別對兩路共模浪涌電壓進行抑制，計算時只需計算其中一路即可。Ø對L1進行精確計算，須要求解一組2階微分方程，結果表明：電容充電是按正弦曲線進行，放電是按余弦曲線進行。但此計算方法比較復雜，這里采用比較簡單的方法。
